その１７：要望シリーズ第２弾、PWS530の電源変換ケーブルを作る

前回のDimension8100用の電源変換ケーブルに続き、以前より要望の多いPrecisionWorkStation530(PWS530)の
電源変換ケーブルを作成してみます。
このマザーも放出品が多数流通しているようです（笑）

電源コネクタの仕様

ＤＥＬＬのサイトにて、ドキュメントを探してみましたが公開されていないのか見つけることはできませんでした。
依頼者の方にピン仕様をいただくことができましたので、これに基づいて作成をすることにしました。
コネクタはワークステーション系のいつもの２４ピンに加えて、補助電源用に２０ピンがあるようです。
デュアルＸＥＯＮマザーらしく補助電源も２０ピンをほぼすべて使用する作りになっています。

ケーブルの作成

いつものように、ＡＴＸ電源用の延長ケーブルを改造し、補助電源用にはＥＰＳ１２ＶとＡＵＸコネクタを加工して使用します。
２４ピン側はＰＷＳ６１０で紹介した方法でピンアサインのみの変更でＯＫです。違いは－５Ｖが未使用程度のようです。
仕様にＴＦＳＣ信号が含まれておりましたので、一応ＰＷＳ４２０対応のものを取り付けておきます。
２０ピン側はＥＰＳ１２Ｖから、＋１２Ｖ４本とＧＮＤ４本を分岐、ＡＵＸコネクタからは＋３．３Ｖを４本に分岐し、＋５Ｖ、ＧＮＤはそのまま
取り出すと丁度すべてのピンを埋めることが出来ます｡

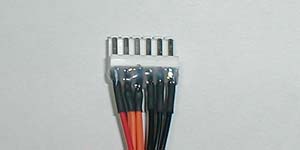

ＡＵＸコネクタは基盤取り付け用のものが市販されていますが、ケーブルを取り付けると根本から折れやすく、かなり危険ですので
ホットボンドにて固定し保護しておきます。こうすると多少の力が加わっても折れたりすることはありません。

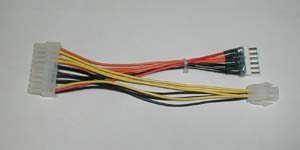

写真（１）　ホットボンドで固定	写真（２）　補助電源の完成

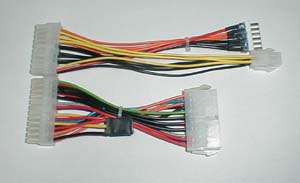

写真（３）　メイン電源と補助電源

毎度ですが・・・

今回も問い合わせの多いケーブルを作成してみました。
依頼者の方からは正常動作したとの報告をいただいております。
なお、補助電源の＋１２Ｖが重要のようで当初１本のみを接続しておりましたが、４本接続することにより動作性能、安定性ともに
格段に向上が認められたそうです。

毎度の言葉ですが、私は現物のマザーを持っておりません！！。
動作確認が出来ませんので、この変換ケーブルに関しては一切責任を持てませんので、予めご了承ください。
『是非とも人柱になりたい』という方は、配布商品に加えておきますのでご利用ください。

＜＜参考資料＞＞

【２４ピンコネクタの仕様】

【２０ピンコネクタの仕様】
