その１４：なぜか要望の多い、Dimension8100の電源変換ケーブルを作る

今回は趣向を変えて、以前より要望メールの多い、Dimension8100用の電源変換ケーブルを作成してみます。
秋葉原の某店でこのマザーが大量に放出されたのでしょうか（笑）

電源コネクタの仕様を調べる

まず、おなじみＤＥＬＬのサイトにて、ドキュメントを探してみます。
無事に？公開されておりました。ピンの仕様については下記に転記しておきます。
ＷＳ系でお得意の２４ピンに加えて、補助電源の１６ピンがあるようです。
１６ピンのほうは補助なので、おそらく基板上でメインと結線されているのでしょうが、Ｐ４ということもあり結線したほうが無難のようです。

ケーブルの作成

例によって、ＡＴＸ電源用の延長ケーブルを改造し、補助電源用に５インチ用の分岐コネクタを加工して使用します。
いつものように、引き抜き工具を使用して、基板側のピンをすべて引き抜きます。写真（１）
３．３Ｖラインを電源側コネクタから抜いて、二又に加工します。２本を圧着すると圧着不良になり易いので注意する。写真（２）
加工したものをコネクタにセットする。写真（３）
Dimension8100の仕様に合わせて、２４ピン側を配線し、３．３Ｖを１６ピンにセットする。写真（４）
補助電源用には、５インチ用の電源コネクタを加工して使用します。写真（５）
５インチ用のラインを１６ピンコネクタに配線して、ＴＦＳＣ回路を付ければ完成です。写真（６）
（今回のＴＦＳＣ回路にはＰＷＳ４２０対応のものを使用しております）

本来、Ｐ４対応電源には、補助電源用の４Ｐコネクタが付いていますので、上記に加えて、５ＶとＧＮＤラインを２本づつ２又に加工して
配線すれば、Ｐ４補助電源対応版の変換コネクタが作成できます。写真（７）

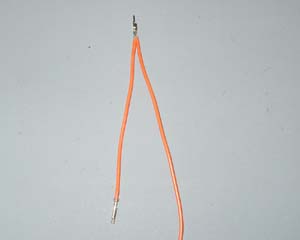

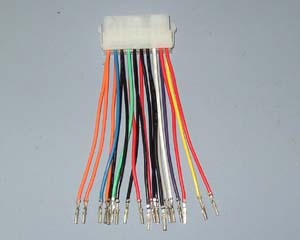

写真（１）　ピンを引き抜いたところ	写真（２）　３．３Ｖラインを２又にする

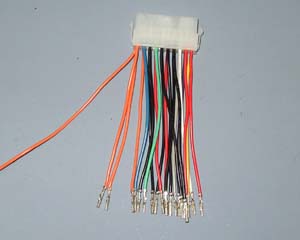

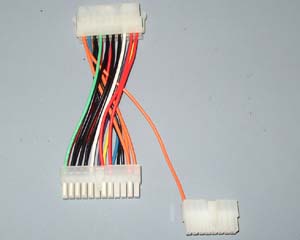

写真（３）　３．３Ｖラインを本体にセット	写真（４）　２４ピン＋１６ピンに結線

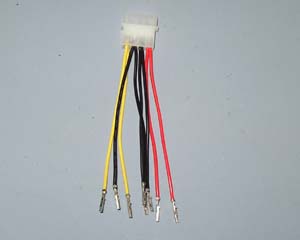

写真（５）　補助電源用に５インチ用を加工

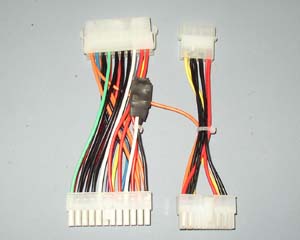

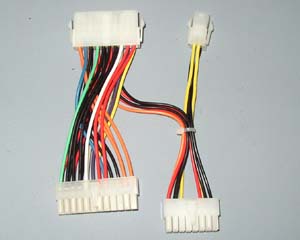

写真（６）　１６ピンに接続して完成	写真（７）　Ｐ４補助電源コネクタ対応版

という訳で・・・

今回は問い合わせの多いケーブルを作成してみましたが、私は現物のマザーを持っておりません！！。
動作確認が出来ませんので、この変換ケーブルに関しては一切責任を持てませんので、予めご了承ください。
『是非とも人柱になりたい』という方のために、一応、配布商品に加えておきます（爆）

＜＜参考資料＞＞

【２４ピンコネクタの仕様】

【１６ピンコネクタの仕様】

LAST UPDATE : 2002.12.30
