その１３：ＤＥＬＬ　Dimensionに汎用ATXマザーを載せる

今回は、非力になったＤｉｍｅｎｓｉｏｎのケースを利用して汎用ＡＴＸマザーに換装してみることにしました。

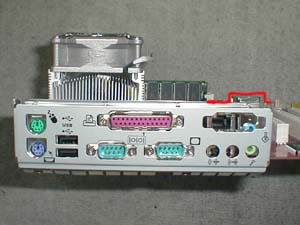

背面ＩＯパネルに注意

私の手持ちのＤ２３３のケースのＩＯパネルを見ると、汎用マザーと違いＣＯＭポートの部分に１つしか穴が開いてません。
これでは換装することが出来ませんので、自分で穴を開けるか、開いた物を用意するか、使用しないかの３者選択です。
私は運良く秋葉原にて手に入れることが出来ましたのでこれを利用することにします。
（これを購入した店は閉店してしまいましたので、今は入手不可能かもしれません）
ちなみにＤＥＬＬのケースものは汎用ケースのものとは大きさや形状が違うので流用するのは困難でした。

で、このＩＯの形に合うマザーを探すことになるのですが、Ｐ４マザーでこの形状と同一のものは私が秋葉原で探した限りでは、
ＭＳＩの一部と、Ａｌｂａｔｒｏｎの一部のマザーしかありませんでした。
Ａｔｈｌｏｎ系のマザーも一部の物しか合致しないようですので購入の際には注意が必要です。

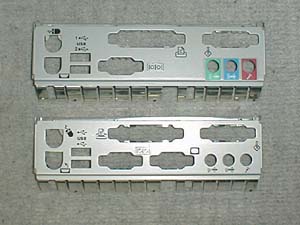

上段が標準のもの、下段が新しく購入したもの

特殊なＩＯパネルは装着不可

背面のＩＯパネルについては上の説明のとおりですが、最近多くなってきている特殊形状のＩＯ部にはご注意ください。
ＤＥＬＬのものはＩＯパネルのサイズが小さいのでケースに当たってしまいマザー自体を固定することができません。
これを回避するためにはケースを削るしか方法がありませんが、おすすめはできません。

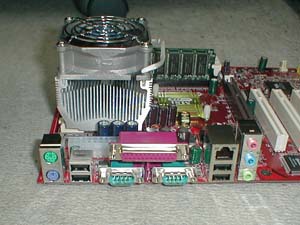

このような形状に注意！。オーディオ部の高さがＩＯパネルの大きさを超えているため、ケースに干渉して固定できません。
右側の写真でオーディオ部がＩＯパネルの上にはみ出しているのが分かります。

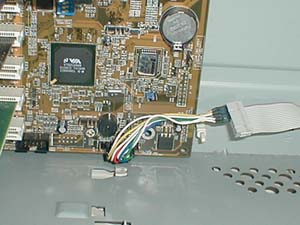

ＳＷ，ＬＥＤ類の配線

これもＤＥＬＬ特有の配線になっていて、汎用マザーに結線できるような形にはなっていません。
仕方ないので、変換コネクタを作成することにしました。変換ケーブルの結線については下記を参照ください。
ケースのＳＷ類はタクトＳＷ、ＬＥＤ類も汎用の３φの物なので、そのままで問題なく流用が可能です。

当然ながら電源も・・・

その２でも紹介した通り、電源もＤＥＬＬ特有のものですのでそのままでは使用できません。
標準の２００Ｗでは容量不足が気になりますので、ここでは電源も汎用品に交換することにしました。
実は［ＤＥＬＬ電源→ＡＴＸマザー］の変換ケーブルを作成してテストしてみましたら、マザーは正常に起動しました。
ただＨＤＤやら拡張カード類もあるので今回はこのケーブルの使用は見送りました。

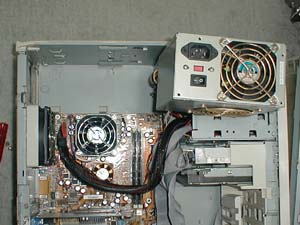

交換した電源は、ENERMAX社製のEG351P-VEという３５０Ｗのものです。サイズも問題なくスムーズに交換できました。
他にもNEXTWAVE社製の３００Ｗの電源も使用してみましたが、こちらも問題ありませんでした。
秋葉原の中古ショップで新品2480円でしたので、価格的にはこちらがおすすめかも？

羊の皮を被った狼マシンも・・・

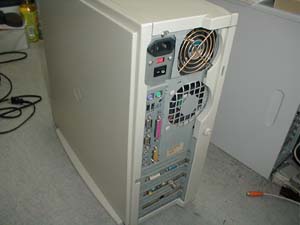

と言うわけで、これで完成です。
今回、私はＧＡ－７ＤＸ＋Ａｔｈｌｏｎ１．４Ｇ＋ＤＤＲ２５６ＭＢ＋ＨＤＤ６０ＧＢの構成に変更しました。
とても快適なＰＣに生まれ変わりました。
マザーのＩＯ部の形状さえ克服できれば、さらに上位クラスのものにも変更が可能ですので、
まさに「羊の皮を被った狼マシン」も作成可能です。

フロントパネル側ピンアサイン

ケースパネル配線　変換ケーブル

LAST UPDATE : 2003.08.08
