その１２：ノート用ＦＤＤユニットを非ノートで活用する

秋葉原で、ノート用ＦＤＤユニットが格安で売られていたので購入してきました。
【ＮＥＣ　フロッピディスクユニット　型番８７５５４２－００５】という物で、９８０円でした。
さあ、何に繋ごうか、接続可能なノートＰＣ持ってませんから・・・（笑）
少々考えましたが、フツーにテスト用マザーに接続出来るようにすることにしました。

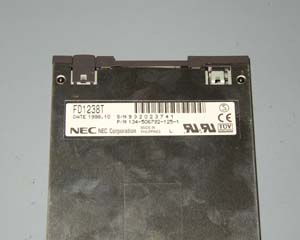

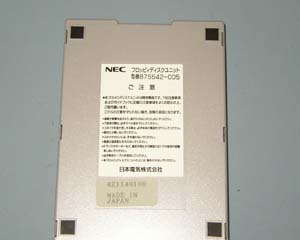

ＮＥＣ　型番８７５５４２－００５	中身はＦＤ１２３８Ｔ

結線を調べる

まず、オリジナルのＦＤＤの結線がどのピンに出ているか調べます。
テスターでＦＤＤ側のピンと外部コネクタを１本づつ当たって調べていきます。
他のＷＥＢでも公開されているかもしれませんが、下記にも書いておきます。

ケーブルの作成

作成するケーブルは、片方が３４Ｐフラットヘッダ、もう片方がハーフ・アンフェノール２６Ｐです。
最近は、ＦＤＤ用のスマートケーブルなる商品が発売されていますので、これを利用することにしました。
これは我々には大変便利なものです。安いし、加工済みだし、言うことありません。
と言ってもそのまま使用するわけではありませんが・・・（笑）

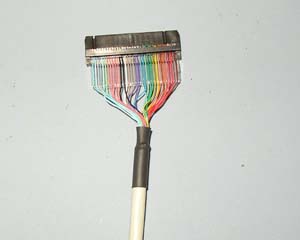

早速加工に入ります。まずは、片方のコネクタ部をバッサリとカットしてしまいます。
あとは結線を合わせて、２６Ｐ圧着端子に固定していきます。慣れない方は面倒でもハンダタイプの方が良いかもしれません。
なお、不明なピンが何本かありますが、それは未接続とします。要は、３４Ｐと２６Ｐの同じ信号を繋げば良いだけです。
スリムの場合は３．５インチと違い、ケーブルのヒネリは必要ありませんので、本当にそのままです。
予めカバーを通しておくことをお忘れ無く。実は一度失敗しました。完成後に気がついてもう一度やり直しました（爆）

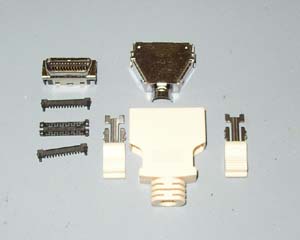

アンフェノール２６Ｐ　圧着タイプ	ＦＤＤ用スマートケーブル

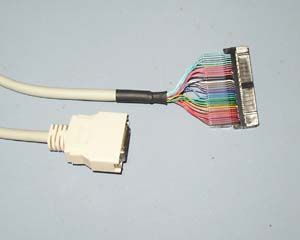

完成したケーブル

電源コネクタ

通常は本体より信号ケーブルを通して電源を供給しますが、今回はノーマル接続にするため、電源のコネクタを外に出さなければなりません。
汎用性を持たせるため、５インチ用のコネクタを使用することにします。
ケースに穴を開けて２６ピンの裏側の端子に直接ハンダ付けしました。

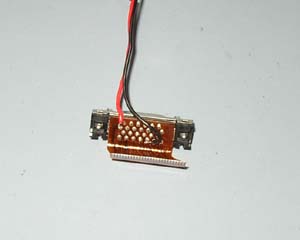

電源ラインをハンダ付けする

あとは元通りに組み立てるだけ

ここまで来ればあとは組み立てるだけです。
最後に動作確認をして、おしまいです。
使用した感じは、ノーマルの３．５インチＦＤＤよりも格段に静かで、なかなかいい感じです。
ＦＤＤユニットより、ケーブルのほうが高価になってしまいましたが今回は良い買い物でした。
現在はマザーのテスト用に使用していますが、ＤＥＬＬの裸ＰＣに接続するのがいいかもしれません（笑）

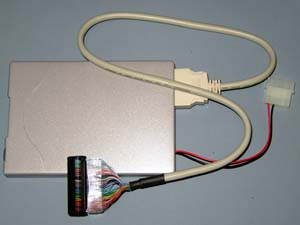

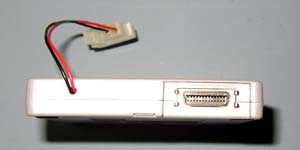

前後の様子	ケーブルを付けた完成品

＜＜参考資料＞＞

【スリムＦＤＤ２６Ｐコネクタ】

【ユニット背面のコネクタ→ＦＤＤ２６Ｐの結線】

【変換ケーブル】
