その７：ＤＥＬＬ　Ｐｒｅｃｉｓｏｎ４１０　Ｍ／Ｂ

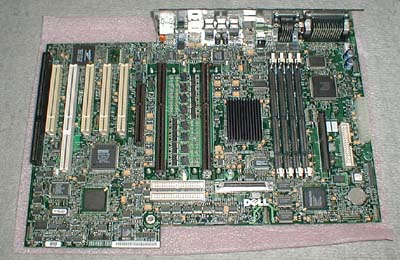

今回も調子に乗って、ＰＷＳ４１０マザーを購入してしまいました。

レイアウトは前回のＰＷＳ６１０とほぼ同一ですが、こちらはＢＸマザーです。
構成は、ＳＬＯＴ１＊２、ＳＤ－ＲＡＭ＊４、サウンド（ＣＳ４２３７）、ＬＡＮ（３Ｃ９０５Ｂ）
ＳＣＳＩ（ＡＩＣ７８８０＋ＡＩＣ７８９０）が、オンボードで搭載されています。

特殊電源は同じ？

このマザーも２４ピンのＤＥＬＬ特有の特殊電源コネクタです。ＤＥＬＬのドキュメントではＰＷＳ６１０と同一のようです。
ということで、前回作成したものが流用できそうです。
作成などについては＜その５＞をご参照ください。
電源については問題ないと踏んで、早速火入れを行うことにします。
ＣＰＵは、オーソドックスにＰ２－４５０を１本にＦＡＮコネクタを付け、片方にはＣＰＵターミネータを差しておきます。
ＳＤ－ＲＡＭとＧ－１００を差して、パネルコネクタには、簡易型のスイッチ装置？を装着、電源ＯＮしてみます。
警告も「カバーが開けられたよ」だけで問題なし。（よしよし）

自作の簡易型ＬＥＤ＆スイッチ（各センサー用の抵抗、ジャンパー付き）

カッパーマインは搭載可能か？

その１の方法でコア電圧を計測してみたら、問題なく１．７０Ｖが出力されているようです。
試しに、手持ちのＦＣ－ＰＧＡのＰ３－８５０Ｍ（ＦＳＢ１００Ｍ）を乗せて見ることにします。
ゲタも手持ちの「ＡＳＵＳ　Ｓ３７０－ＤＬ」を使用。
結果、問題なく動作するようです。

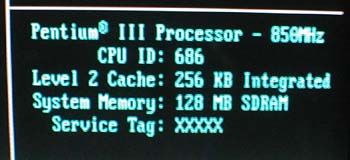

＜ＢＩＯＳ画面＞

動作確認風景

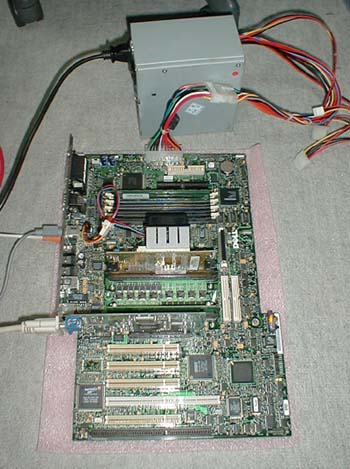

こんな感じで動作テストしております。ご参考まで。（なんの参考になるのか・・・？、ぉぃぉぃ）
